雨水收集系統施工方案

發布時間：2021-01-12 作者：森雨環保來源：http://m.yunshandian.cn

雨水收集系統施工方案

一.概況（本文介紹雨水收集系統施工方案為單個水池）

1. 新建雨水收集系統配300立方雨水收集池。配回水泵,用于雨水收集利用。配排污泵,用于雨水收集系統污物排棄。

2. 項目區域內的雨水經過管網匯總，在雨水進入提升泵坑之前，由雨水分流井引流雨水管網中的雨水至棄流井，再由棄流井棄流較多沙石顆粒后，經過過濾井最后的物理過濾后把雨水引入玻璃鋼蓄水池（300）立方徑凈化后流入玻璃鋼清水箱（75立方），模塊水蓄水池滿以后，可由雨水池溢流口處溢流至下游雨水管/雨溢流到提升泵坑，由提升泵提升至排水明溝排出。

3. 收集雨水接綠化水管網，澆水使用。

4. 原植物恢復，不影響綠化,植被。

二. 雨水收集系統方案

1. 雨水收集系統流程圖(含原設備)

2. 雨水經雨水收集管網匯集至地埋式玻璃鋼蓄水池（300立方），單座蓄水池最大100立方（尺寸長12.4M*直徑3.2M）共三座并聯方式安裝。初收集的雨水由水泵泵入地埋設備箱（尺寸為1.5m*1.5m*1.5m）進行反滲透過濾和紫外消毒處理處理后流入地埋地埋式玻璃鋼清水箱內(尺寸為長9.3*直徑3.2）,,當雨水蓄水池滿水時，多余的雨水量進行棄流。蓄水池中的雨水按照用水需求、經雨水儲存處理站之后，蓄水池回用泵管道接現有中水澆灌管網,以及預留閥門,以供回用,蓄水池污水水泵管道接城市排污系統。

三.雨水處理回用系統組成

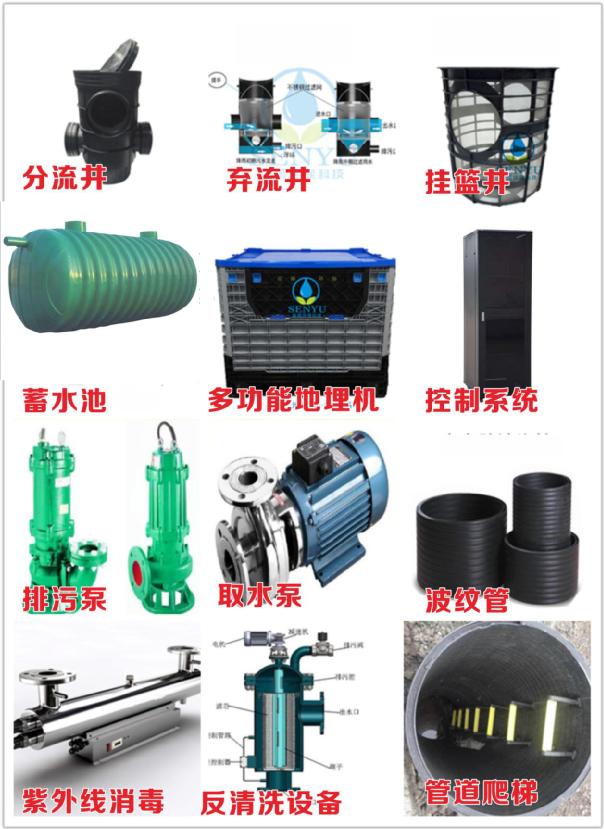

1.由雨水分流井,蓄水池,水泵設備,配套管路組成.

2.在水池前端設置初雨分流井，經棄流井棄流后,雨水進入過濾井過濾后進入雨水收集水池，經過地埋設備箱消毒過濾后流入雨水清水池，后經水泵提升后送入綠化區，作為綠化補充水源。棄流雨水排入污水管道或下游雨水管道。雨水初期棄流,采用溢流堰式初期雨水分流井--雨水初期棄流井----掛籃井/穿墻預埋管使用剛性防水套管。
(200) 立方蓄水池和（75）立方清水池用于收集雨水的儲存裝置，200立方容積采用兩座成品地埋玻璃鋼材質水池并聯以達到立方容積要求，75立方清水池采用單座地埋式玻璃鋼材質罐達到立方容積要求，水池上方面需要澆筑混泥土保護層，水池底部需澆筑鋼筋混泥土層并鋪上15CM素土。水池上方恢復為綠地，回植樹木等。

3.玻璃鋼蓄水池如下圖：

300立方蓄水池	三座并聯	單座尺寸（尺寸長12.4M*直徑3.2M）
75立方清水池	單座	單座尺寸(尺寸為長9.3M*直徑3.2M）

4.雨水儲水池,按照以下工序施工：

測量放線→基坑開挖→地基處理→底板澆筑→進出水井定位→玻璃鋼水池安放→配水管連接→回用管、排泥管、鋪設→電纜線鋪→土方回填→機電設備安裝→系統調試運行；
地埋式玻璃鋼水箱基坑開挖應預留安裝空間，基坑兩側超出水箱2.0m?；踊靥顣r,水池頂面頂需澆筑混凝土保護層,回填必須用人工回填,如機械回填不得過高傾倒，嚴禁用機械在水池上方作業在管溝。回填土中不應含有石塊,磚頭,凍土及其它雜物硬物。
多功能地埋機：采用PP塑料設備間，規格尺寸為：1.5M*1.5M*1.5M 內安裝集水坑排污泵和過濾消毒設備。設備間為室外露天使用/埋地使用,地埋施工時底部需做100厚素混凝土墊層。
水泵系統：雨水回用泵、排污泵，設備間排污泵選用污水污物潛水型電泵，電機位于電泵上部。

控制系統：電控柜結合現場情況進行系統控制設定，確保系統出水水質。電控柜顯示齊全有各用電設備運行、停止、過載、顯示,并對水泵進行全自動保護（過載、缺相、短路、滲漏）。
出水系統：出水井使用定制塑料檢查井座，井口∅700，井口承重圈做法參見《國家建筑標準設計圖集》08SS523第25頁復合井蓋選用安裝；配水管使用HDPE波紋管用熱收縮帶連接；回用水管、反沖洗水管、排泥管均使用PVC管，膠水連接。

四.系統驗收

1、雨水利用管道系統的驗收按《給水排水管道工程施工及驗收規范》(GB50268-97)及不同管材的標準要求分別進行驗收:
2、回填土密度的檢驗回填土的密度應符合具體工程要求，在設計無要求時，可按以下要求執行,密實度檢驗可用環刀法檢驗。
    溝槽回填的最佳密實度       90%
    水池頂面上部0.5m 內        85%
    水池頂面上部0.5m 外至頂面 80%
3、水池及管道密閉性檢驗：采用滿水檢驗方法。水池及管道的密閉性檢驗時，尤其要注意管道的接口及管道與水池池體連接處不得有漏水現象。

安全分流井	600	座	1
棄流過濾裝置	600	座	1
截污掛籃裝置	600	座	1

玻璃鋼雨水收集池		座	200
玻璃鋼清水池	3300*8700MM	座	75
雨水提升泵	2.2KW	臺	1
雨水排污泵	0.75KW	臺	1
清水池回用泵	5.5KW	臺	2
一體地埋設備間	1500*1500MM	座	1
螺旋紫外線消毒	0.3KW	臺	1
全自動反清洗過濾器	0.6KW	臺	1
設備間排污泵	0.75KW	臺	1
雨水控制主電箱	斯奈德	臺	1
壓力表閥門配件		批	1
電纜控制線	國標	批	1
管道管材	聯塑	批	1
閥門井含蓋板	1200*1000	座	1
自動感應補水閥	50	套	1
雨水復合井蓋（內鋼筋）	630		7
